Dvojitý reproduktor včetně ozvučnice je určený pro osazení do modelu lokomotivy T478 - Brejlovci, Zamračené - v měřítku H0 (výrobce MTB).
Tento reproduktor má mírně zmenšenou ozvučnici a je určen pro osazení do modelu T478 na opačnou stranu než je připravený prostor od výrobce. Vhodné použití je jako druhý, posilující reproduktor.

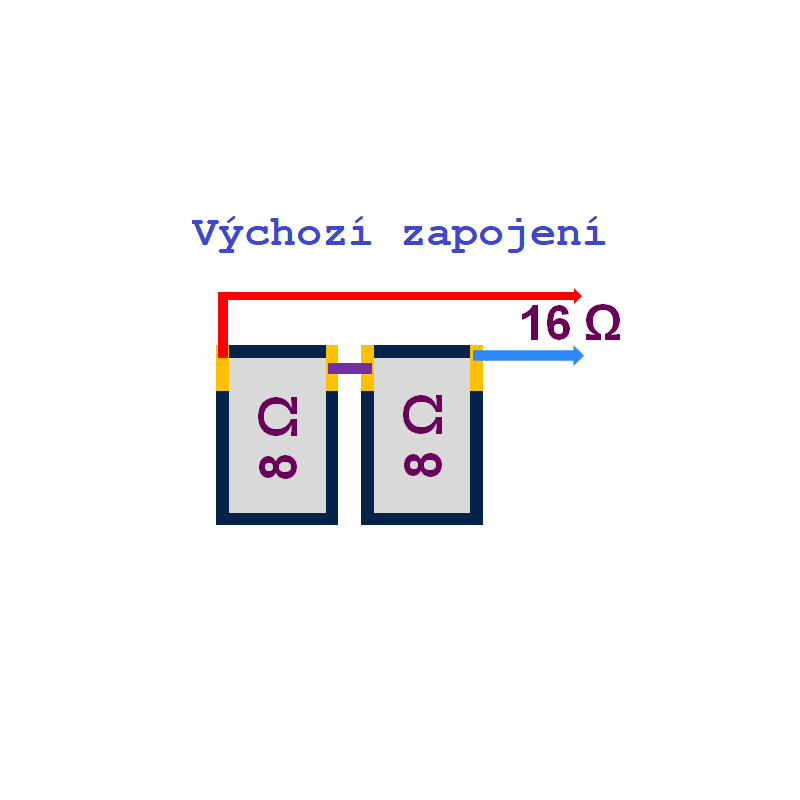

Výchozí sériové zapojení poskytuje dobrou reprodukci zvuku modelu, a to včetně nízkých frekvencí.
Instalace do modelu je vhodná například přilepením lepidlem B7000, ev. obdobným způsobem. Před osazením je vhodné do prostoru určeného pro repro osadit mezi převodovku a plochý vodič plošného spoje tenký nosník - například z odřezku Evergreenu nebo starého plošného spoje tloušťky cca 0.5mm - za účelem zabránění těsného kontaktu mezi unašečem kardanu a tímto plochým vodičem.
Pro zapojení je třeba připájet vodiče na krajní pájecí kontakty reproduktorů a na příslušné pájecí plošky v modelu.

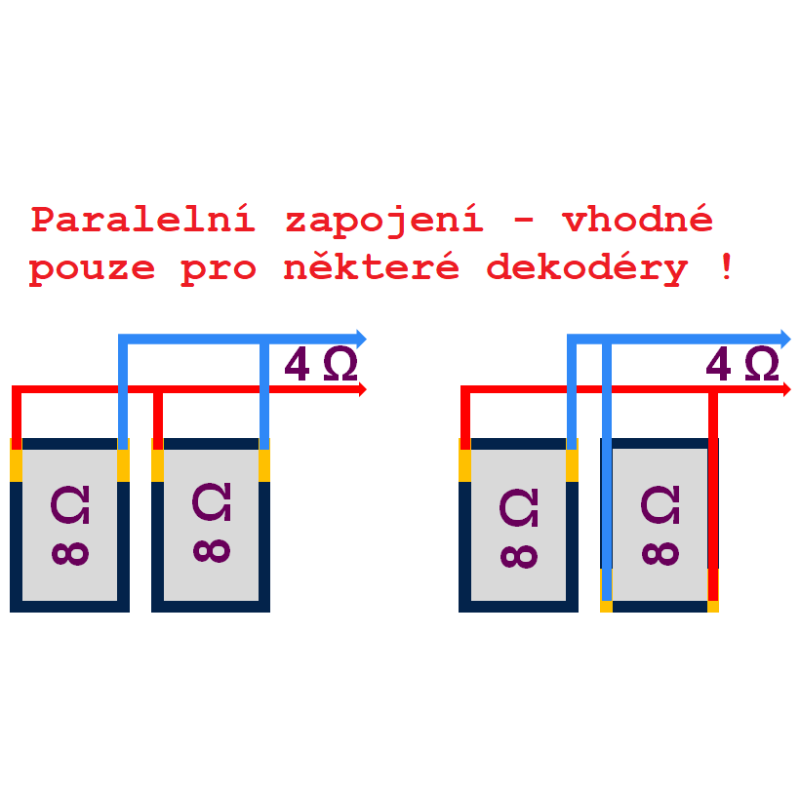

Zapojení lze modifikovat na sériové dle obrázků v popisu produktu na sériové. V takovém případě je nutné aby použitý dekodér podporoval připojení reproduktoru s impedancí 4 ohmy - například řada ZIMO MS450, MX645. Toto zapojení není vhodné pro dekodéry MS480, MX648 a další a může vést k poškození zvukového výstupu.

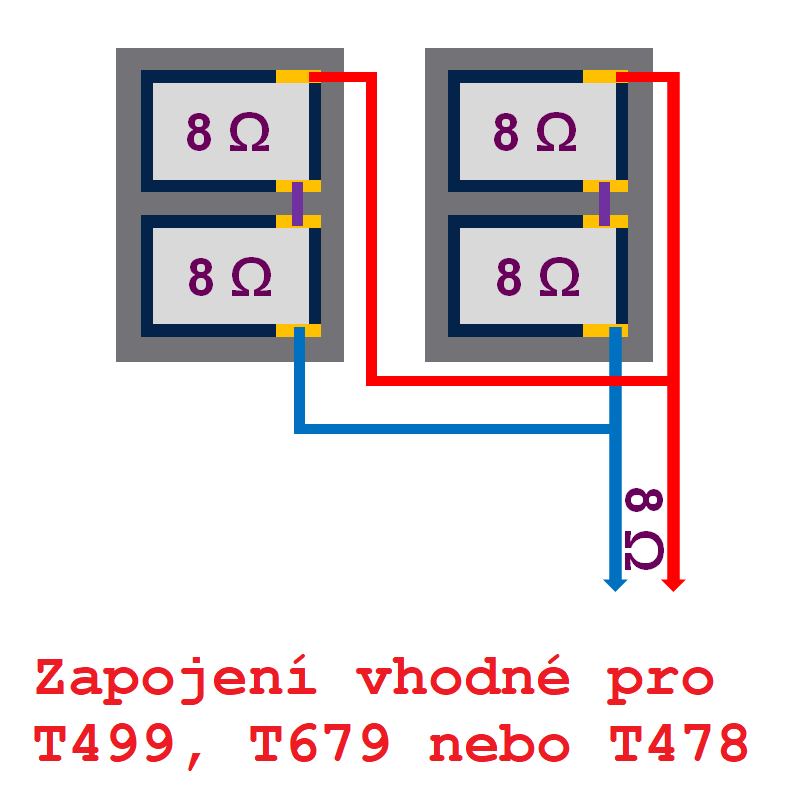

Pro náročné modeláře osazujeme do modelů dva bloky, jeden na každou stranu modelu a zapojujeme je paralelně (s výchozím sériovým zapojením reproduktorů v rámci jednoho bloku). Zlepšuje to kvalitu reprodukce a hlasitost zvuku kterou lze reprodukovat bez přebuzení osazených reproduktorů.
